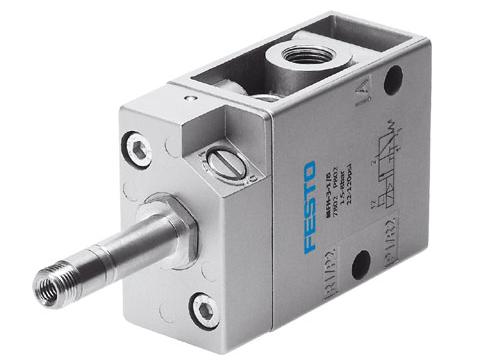

電磁閥MFH
產品說明：
流量
G1/8: 500 l/min.
G1/4: 800 l/min.
G1/2: 3700 l/min.
G3/4: 7500 l/min.
JMFH, MFH: 不帶電磁線圈和插頭插 座(F電磁線圈)
電壓
● 12 … 48 V DC
● 24 … 240 V AC/50 … 60 Hz
● 防爆
● 管式閥
● 電控或氣控閥
● 14口為主信號 (JMFDH)
● 手動工具, 非鎖定 (標準), 可設定為 鎖定方式
● 帶或不帶輔助先導氣接口
派生型號
3/2閥
● 常閉或常開
5/2閥
● 單電控 ，帶機械彈簧或氣彈簧復位。
● 雙電控閥
特點
● 采用堅固的座閥，閥功能：3/2和5/2閥
● G1/8, G1/4, G1/2和G3/4 接口螺紋
● 響應時間短，帶專利的U-圈和伺服 控制
● 氣路板安裝
● 壓力分區， 用于單個閥
注意
VL/O-3-…
常閉或常開 ，通過選擇氣口實現
MFH/MOFH-3-…
閥功能可轉換 (常閉或常開)，通過旋 轉蓋下密封件。
MFH-3-…-S
氣壓范圍 0到8 bar,也可用作MOFH (常開) 帶獨立的先導管線。
氣路板安裝
● 氣路板 PAL-… 用于2到6 閥位帶 3/2和5/2閥 (尺寸: G1/8, G1/4, G1/2)
● 中空螺栓VT-…
● 中空螺栓VT-…-AJK-P, VT-…-AJS-P, VT-…-AJ-P 用于隔離氣源
● 空位板 VTM-… 用于蓋住空位
● 氣路板 PRS-… 用于2到6 個閥位， 閥功能 5/2閥 (尺寸: G1/8, G1/4)
● 空位蓋板 PRSB-… 用于蓋住空位
● 中空螺栓VT-…-PRS 帶密封圈和3個 O圈
● 中空螺栓VT-1/8-AJK-P, VT-1/4-AJ-P用 于隔離氣源
緊湊型電磁閥：CPE
產品說明：
緊湊型閥 CPE ，特點：流量大功耗小
尺寸
● Micro: 10 mm
● Mini: 14 mm
● Midi: 18 mm
● Maxi: 24 mm
● 流量: 180 … 3200 l/min.
電壓
● M1BH: 24 V DC ，所匹配插座 KMYZ-9
● M1H: 24 V DC ，所匹配插座KMYZ-6
● M2H: 110 V AC
● M3H: 230 V AC
● 不帶插頭插座
● 帶或不帶先導 (-S)
● 手動裝置
● 標牌槽
派生型
● 管式閥或板式閥
3/2-閥
● GL: 常閉, 氣彈簧復位
● OL: 常開, 氣彈簧復位
5/2-閥
● L: 單電控, 氣彈簧復位
● J: 雙電控
5/3-閥
● B: 中壓式
● E: 中泄式
● G: 中封式
接口類型
M5 螺紋
M7 螺紋
G1/8 螺紋
G1/4 螺紋
G3/8 螺紋
快插接頭，適用于 4 mm 氣管外徑, QS-4
快插接頭，適用于 6 mm 氣管外徑, QS-6
快插接頭，適用于 8 mm 氣管外徑, QS-8
快插接頭，適用于 10 mm 氣管外徑, QS-10
快插接頭，適用于 12 mm 氣管外徑, QS-12
特點
● 閥島 CPE-10/14/18 由各個高強度玻 璃纖維加強的聚酰胺模塊組成
● 在基本組塊和擴展組塊中的PRS 通 道可被封死，因此可形成不同的壓力區
● 兩端都可接氣源及排氣通道，氣口在 基本塊或端塊上。
● 可從尾端或頂端接入氣源及排氣通道
● 卡口式連接，安裝時無需螺絲
● 安裝選項: 單個安裝, 導軌安裝或板 壁式安裝
手動按鈕驅動器, 可鎖定, 具有驅動器 附件 AHB-…
氣路板安裝
2個閥的基本模塊
● PRS 通道封閉 CPE…-PRSG-2
● PRS 通道打開 CPE…-PRSGO-2
3個閥的基本模塊
● PRS 通道封閉CPE…-PRSG-3
● PRS 通道打開CPE…-PRSGO-3
2個閥的擴展模塊
● PRS 通道封閉 CPE…-PRSE-2
● PRS 通道打開 CPE…-PRSEO-2
端板 CPE…-PRS-EP
盲板CPE…-PRSB
|
